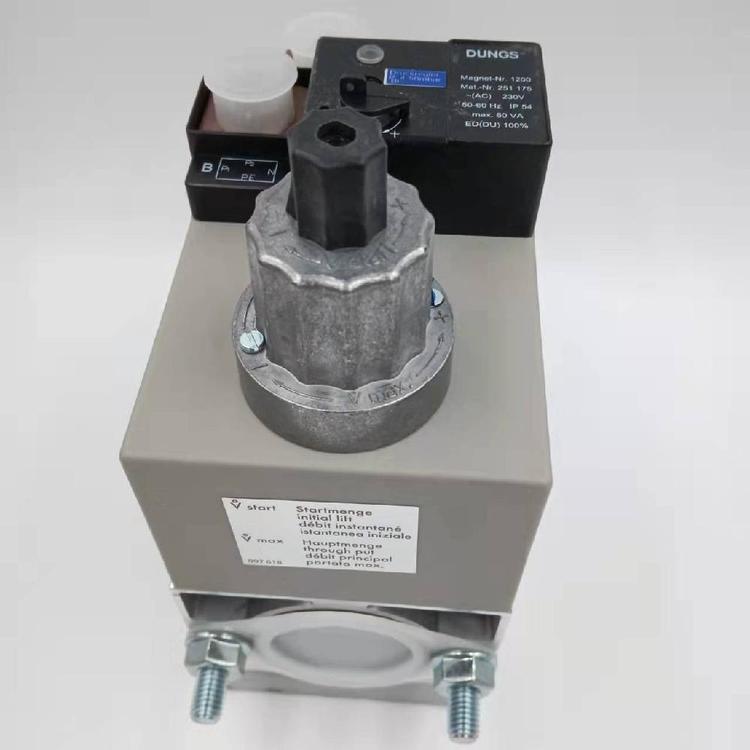

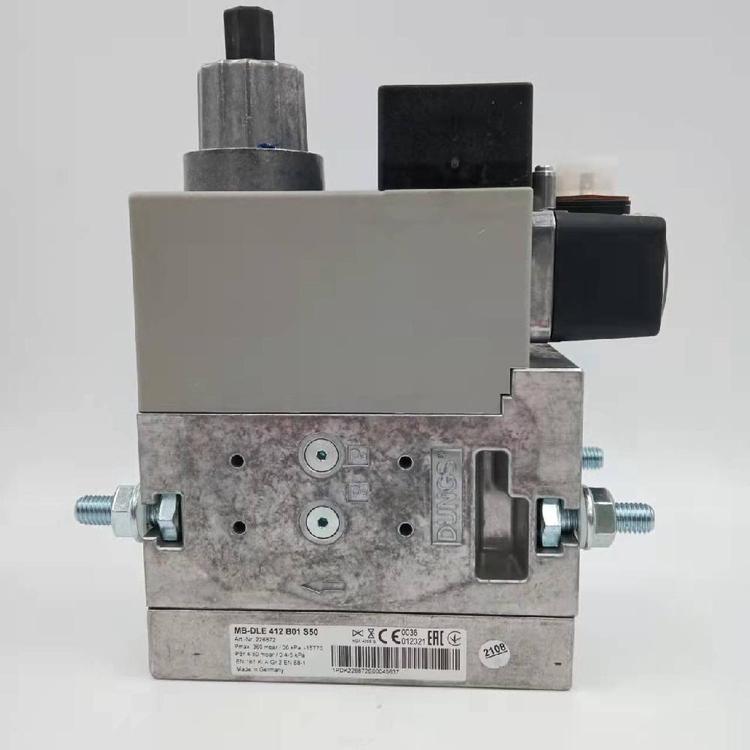

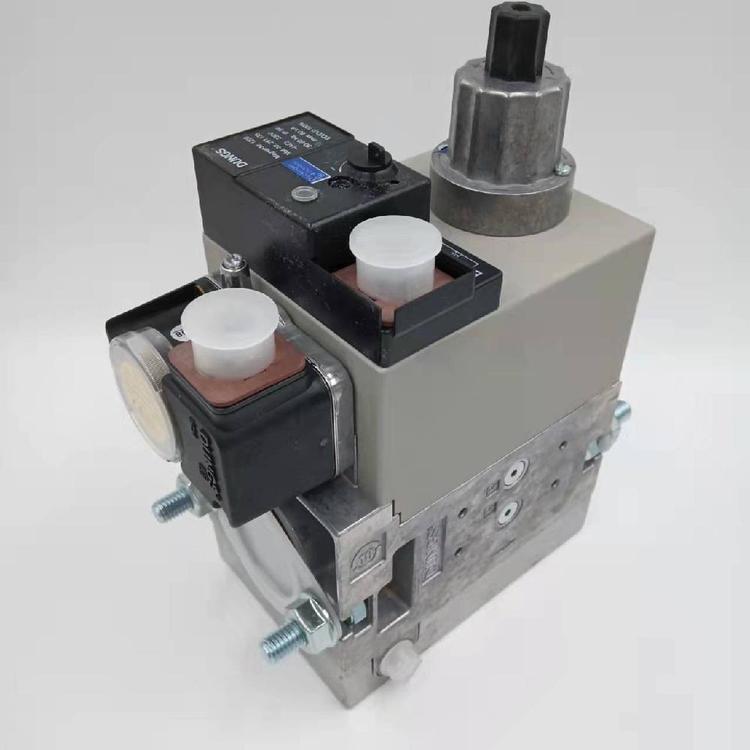

| MB-DLE412B01S20 系列单级燃气多功能组合调节器 品牌：DUNGS（冬斯） 产地：德国 | |
| 产品介绍 | 型号解析 |
| DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式 污物沉积器：精滤器一个调节器和两个阀门：B01恋歌快速开启阀门一个快速开启阀门和一个缓慢开启阀门符合DIN EN 161 A级2类要求的可达360mbar的电磁阀运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力在低压力差的情况下达到高流量值阀门V2的主流量节流器液压开启滞后符合ISO7/1的管螺纹法兰联结安装简便，尺寸小，重量轻 型号表型号DN/Rp开启时间sMBDLE403B01Rp3/820MBDLE405B01Rp1/220MBDLE407B01Rp3/420MBDLE410B01Rp120MBDLE412B01Rp1-1/420MBDLE415B01Rp1-1/220MBDLE420B01Rp220 | MB-XXXXXXXB0XSXX V1和V2的控制0：同时2：分别 输入压力2：4-20mbar5：20-50mbar S：系列 燃气流程图1：两个阀门用于主燃气+调节器2：两个阀门用于主燃气7：两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路 结构式样（产品年代） 结构尺寸，额定宽度403：DN10，V2：单座阀门405：DN15，V2：单座阀门407：DN20，V2：双座阀门410：DN25，V2：单座阀门412：DN32，V2：双座阀门415：DN40，V2：双座阀门420：DN50，V2：双座阀门 开启性能+主节流器没有：MB或MB-ZRD：主节流器LE：可调节开启性能DLE：D+LE的组合 没有：一级ZR：二级，带有级部分量调节 多功能组合. |
| 技术参数 | |
| 额定内径MB- 405/407B01 Rp1/2，3/4MB- 410/412B01 Rp3/4，1，1-1/4MB-D 415B01 Rp1，1-1/4，1-1/2，2MB-D 420B01 Rp1，1-1/4，1-1/2，2工作压力至360mbar输出压力范围MB- S20/S22 Pa:4mbar至20mbar MB- S50/S52 Pa:4mbar至50mbar压力等级PN 1介质1，2，3气体系列的燃气及其他中性气态介质环境温度-15oC到+70oC（在液化气设备中使用时，MB-D 不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）过滤0.8mm网眼的筛分器，无序纤维过滤器，过滤器，两层过滤芯可不必拆开设备。压力监控器可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。压力调节单元压力调节器经输入压力平衡，在切断时通过阀门V1可达较紧密的闭合，符合DIN EN 88 A级。额定值弹簧固定装置（不能进行弹簧更换）。不必设置通过顶部的排气管道。具有内置脉冲分支头电磁阀V1阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。电磁阀V2阀门符合DIN EN 161 A 级2类要求 MB快关快开无主节流器MB-D快关快开有主节流器MB-DLE慢关慢开有主节流器MB-LE慢关慢开无主节流器测试及点火燃气接头G1/8，符合DIN ISO 228燃烧器压力监控PBr接于阀门V2之后，压力监控器A2可装于侧面的转接器上。电压/频率交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V电气连接对阀门和压力监控器使用符合DIN EN 175 301-803启动时间ED接触燃气部分的材料外壳压铸铝隔膜，密封件NBR基材料，硅橡胶电磁传动装置钢材，黄铜，铝安装位置垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。终端触点终端触点K01/1可安装于阀门V2上，（经DIN检测） | |
